Minilogger V3.1


Der Minilogger welcher von Chris und anderen unter www.rclineforum.de entwickelt wurde, erlebt von meiner Seite her ein Revival.

Die neusten Features im Überblick:

  • 5V Betriebsspannung
  • Aufzeichnung per RC Kanal oder per Jumper
  • Strommessung bis 90 A einfach zu ändern
  • Spannungsmessung bis 12 S oder 44.4V einfach zu ändern
  • Ausgabe über RS232
  • zu aktuellem Logview kompatibel
  • Anpassbar an Logview über Openformat
  • Drehzahlerfassung optisch
  • Temperaturmessung über NTC
  • Höhenmessung über MPX4100
  • Einfache Kalibrierung des Höhensensors
  • Status über 2 LED (Aufzeichnen / Ausgabe / Speicher Voll)
  • Verpolungssicher über RJ11 Stecker
  • bis zu 33 Minuten bei 0.5 Sek Aufzeichnungsintervall (kann geändert werden)
  • Grosses EEPROM 512k
  • RJ45 Buchse zum auslesen und Programmieren


Anbei einige Impressionen

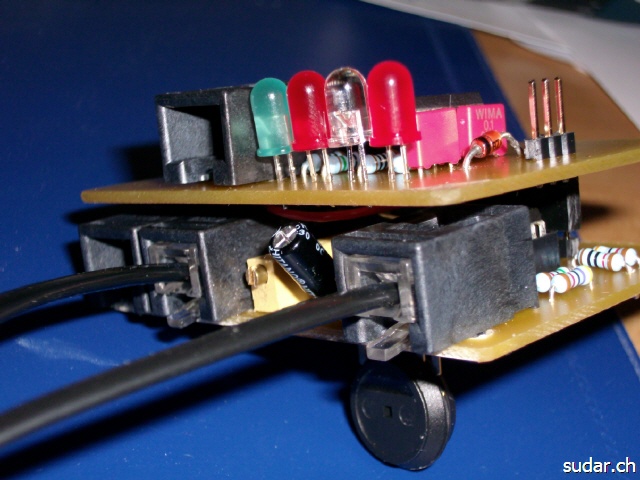

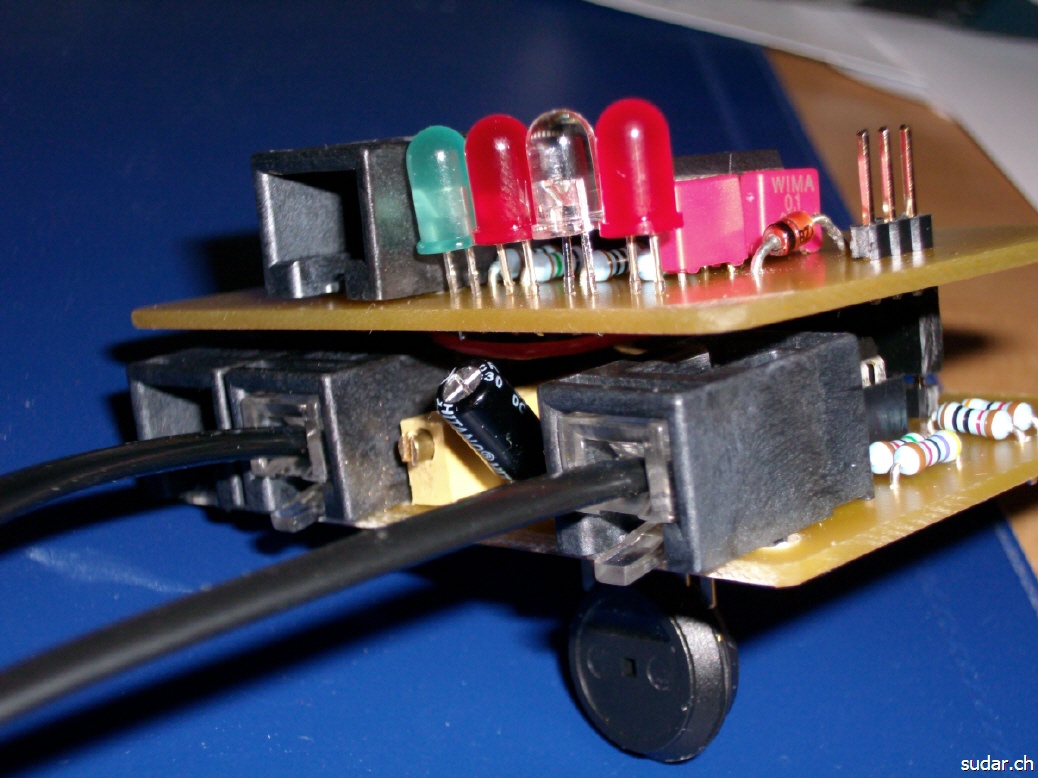

Zusammengebaut




oberes Modul

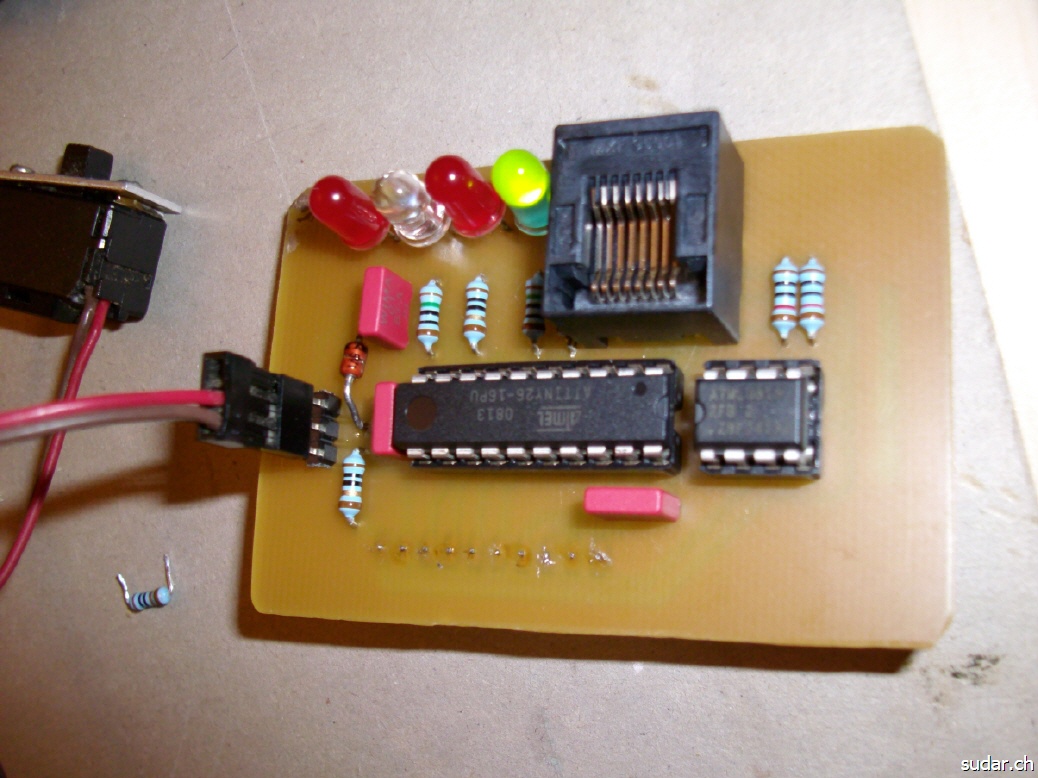

oberes Modul mit RJ45 Buchse für Ausgabe und Programmierung

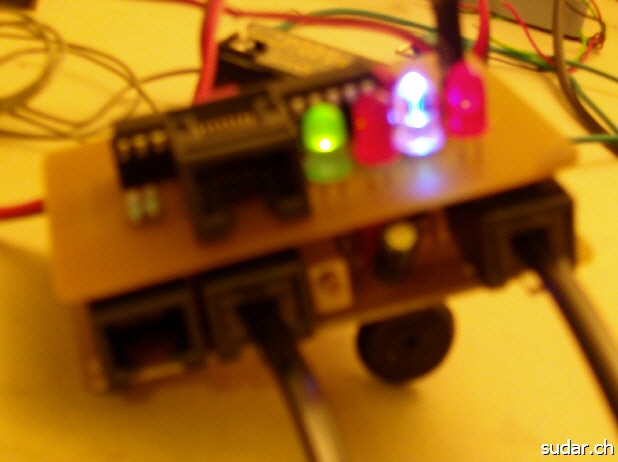

LED für Status ausgabe

Grün / Rot für Aufzeichen / Ausgabe usw. Blaue LED für Höhen Nullpunkt

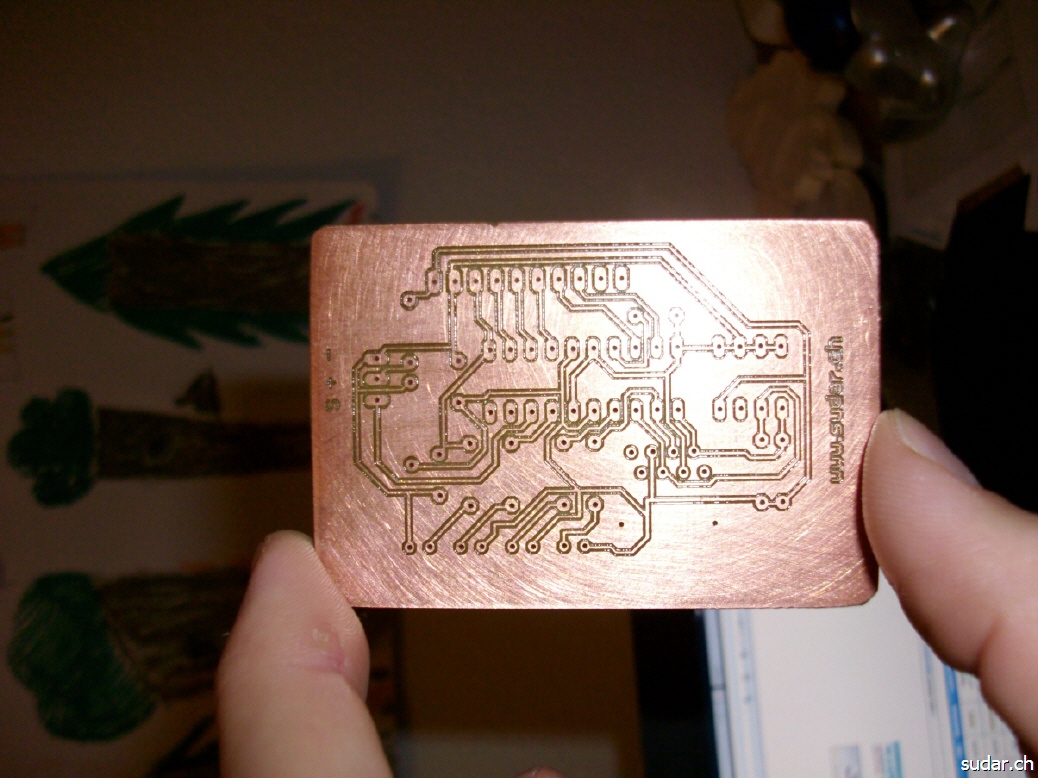

Obere Platine von unten
